PID是ProcessandInstrumentDiagram的简称，中文名为“管道及仪表流程图”，顾名思义，它是一个流程图，而且是带有管道和仪表的流程图，因此能够描述工艺流程中所用的管道情况和仪表情况。为实现工艺的目的，按照工艺的要求，将各类管件、设备、仪表、阀门等按照顺序组装起来，能够描述该工艺的装置和流程。上节我们介绍了PID图的图例，本节介绍PID图的各类代号，PID图中的图形是一个重要的信息承载体，可以通过阅读图形获得该工艺的设备、流程的概况，而PID图中的代码和编码是另一个重要的信息承载体，它能够更详细的描述工艺的管道、设备和流程。本节将介绍PID图的第二部分：代号。代号会划分为不同种类，用代号代表工艺流程中介质、管道、设备以及项目的一些信息，它通常细分如下：1、项目代号当系统较大时，每一个项目采用一个代号，确保阅读时能够及时的区分所归属的项目，一般用数字来表示，比如用1开头表示项目A，用2开头表示项目B，当遇到一个代码为1XXXX时，立即就知道此代码属于项目A。2、物料代号化工生产过程当中需要涉及到各种各样的物料，包括生产所用的原料，辅助用的空气、氮气，加热冷却用的蒸汽、循环水等等，这一些物料需要在PID图中明确的标明，这样才能对工艺进行精确的描述。PID图中所涉及到的物料代码，往往它会有一些固定的常用代号，比如：表1. 物料代号

代号	物料名称
PA	工业气体
CA	压缩空气
AR	空气
IA	仪表空气
N	氮气
OL	导热油
WG	废气
NG	天然气
VT	排空
VE	真空
PW	工艺水
CW	循环水
BW	锅炉给水
CSW	化学污水
DW	自来水、生活用水
FW	消防水
WW	生产废水
PL	工艺液体
PG	工艺气体
PS	工艺固体
IL	惰性液体
IG	惰性气体
HWS	热水上水
HWR	热水回水
LWS	低温水上水
LWR	低温水回水
CWS	循环水上水
CWR	循环水回水
HS	高压蒸汽
HUS	高压过热蒸汽
LS	低压蒸汽
LUS	低压过热蒸汽
MS	中压蒸汽
MUSI	中压过热蒸汽

初次见面，你会了解，‘哦，CA原来是压缩空气，IA原来是仪表空气……’但是你也会发现PL工艺液体是什么啊？通常它是与工艺相关联的，主要的物料，比如代号项目A主要的物料是甲醇，项目B主要的工艺物料为甲苯，那么在项目A的PID图中PL代表代表甲醇，而在项目B中PL代表是甲苯。3、仪表及功能代号这一部分是测量仪表所使用的代号，比如测温度、压力、流量等参数。通常它由两位字母构成，同一个字母在第一位和第二位所代表的意义不同，比如：字母A在第一位时通常代表的是分析，而在第二位时通常代表的是报警。若有一个仪表的代号开头为AA，那么说明这个仪表是一块分析仪表，且带有报警功能，而且这块仪表所测量的不是温度、压力、流量等常规物理量。常用的仪表及功能代号如下：表2. 仪表及功能代号

代号	第一位意义	第二及后续位意义
A	分析	报警
B	火焰	选用
C	电导率	控制，调节
D	密度
E	电压	检测元件
F	流量
G	长度	视镜、观察
H	手动
I	电流	指示
J	功率
K	时间	手动操作
L	物位	指示灯
M	水分
N	供选用	供选用
O	供选用	节流孔
P	压力	试验点、接头
Q	数量	累计、积分
R	核辐射	记录
S	速度、频率	开关、连锁
T	温度	传送
U	多变量	多功能
V	震动、机械监视	阀、挡板、百叶窗
W	质量、力	套管
X	未分类	未分类
Y	事件、状态	继动器、计算器、转换器
Z	位置	驱动或分类的终端执行机构

4、设备类别代号这一部分指代常用的化工设备，一般用一个阿拉伯字母表示，化工生产过程中最常用的设备分为输送设备、反应容器、塔类、能量交换设备，化工PID图中常用的的设备代号如下：表3. 设备类别代号

代号	设备名称
C	压缩机、冷冻机、风机
D	干燥设备
E	换热器、冷却器
F	工业炉、锅炉
L	提升设备
M	其它机械
P	泵
R	反应器
S	火炬、烟囱
T	塔
V	容器（储罐、储槽）
X	其他设备

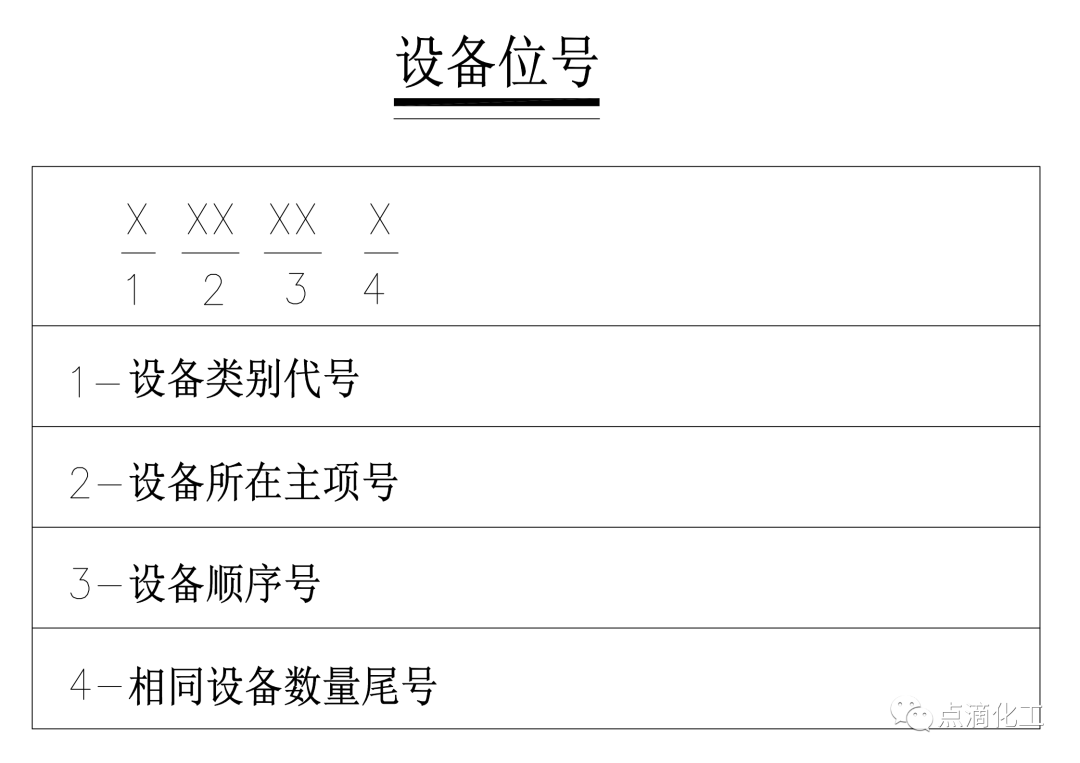

5、设备位号设备位号实际上是设备的代号，是指代在PID图中某一个位置的设备的代号，它在PID图中是唯一的。请区分开设备位号与设备编码的区别，设备位号不指代某一台特定的设备，而是指代在工艺流程中特定位置的、唯一的设备，它属于工艺范畴。而设备编码指代的是一台特定的设备，它指代的是唯一的，与实体设备一一对应的。比如：两台型号一致的泵，它们的设备编码肯定不一样，但是可以可以先后用在同一个位置上，当他们在这个位置上工作时，都有一个共同的设备位号。可以这样理解：设备位号是与位置有关的，设备在此位置就叫这个位号。当然，这个位置是流程图中的位置，也可以看作是实际地理位置。设备位号一般分为几个部分，依次为：设备类别代码、设备所在项目号、设备顺序号、相同设备数量尾号，一般在PID图中都有明确的图例标识。可以根据设备位号初步判断设备所在工艺流程的位置。

6、管道代号化工生产涉及到各种二样的管道，材料不同，承受压力不同，处理方式不同，因此管道需要一些列的代号来表示，通常管道代号分为几类：管道压力等级代号、管道材质代号、管道隔热隔声代号等，下面列出常用的管道代号。表4. 管道压力等级代号

代号	压力等级/MPa
L	1.0
M	1.6
N	2.5
P	4.0
Q	6.4
R	10.0
S	16.0
T	20.0

表5. 管道材质代号

代号	材质
A	铸铁
B	碳钢
C	普通低合金钢
D	合金钢
E	不锈钢
F	有色金属
G	非金属
H	衬里及防腐

其中碳钢又分为多种类型：20#钢、Q345D等等，在PID图中往往还有这些详细分类的代号表，一般用一个数字加上述字母材质代号来详细描述，通常各个PID图不一致。表6. 管道隔热隔声代号

代号	功能
H	保温
C	保冷
P	人身防护
D	防结露
E	电伴热
S	蒸汽伴热
W	热水伴热
O	热油伴热
J	夹套伴热
N	隔声

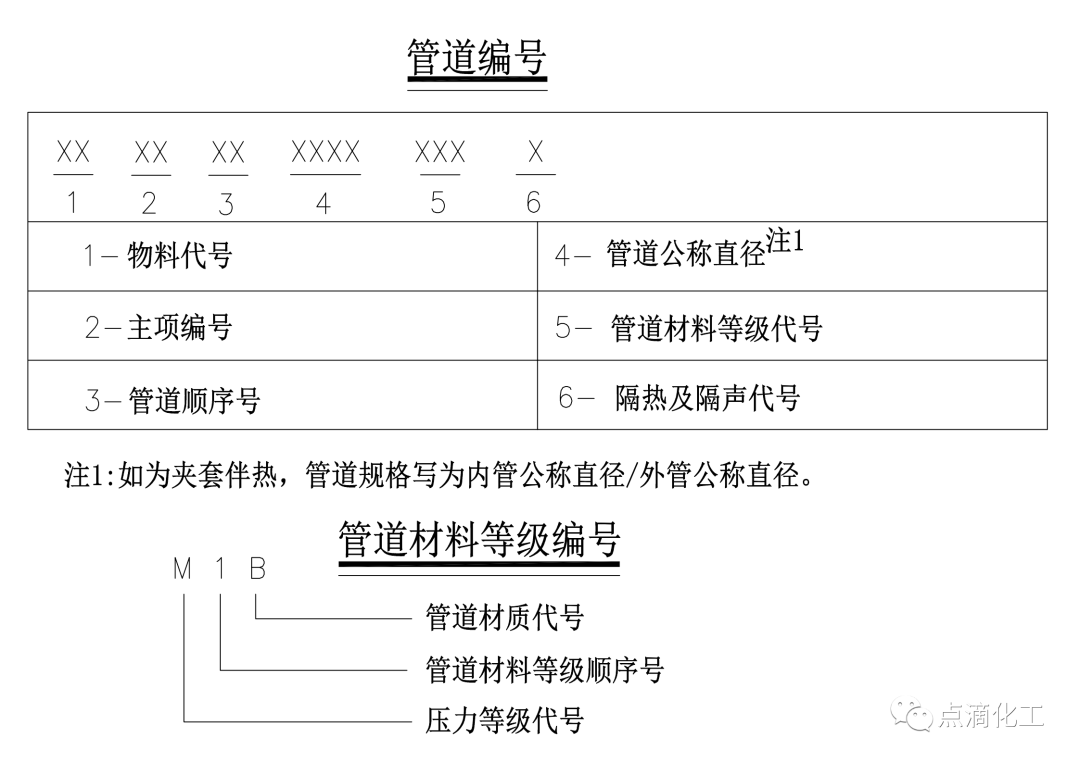

7、管道编码管道编号类似于设备位号，只不过它表示的是工艺流程图中的一根管道，由于管道涉及到介质、管径、材质、压力等参数，因此管道编号的复杂程度大于设备位号。通常化工PID图中管道编号分为如下几个部分：u物料代号：管道内流通的介质及物料代号；u项目编号：管道所属于的项目代号；u管道顺序号：按顺序编号；u管道公称直径：管道的公称通径；（公称通径将会有一章单独介绍）u管道压力等级代号：管道的设计压力所在的压力等级代号；u管道材质代号：管道的主要材质代号；u隔热隔声代号：管道外部隔热、隔声等代号。 以上为PID图中首页图的主要内容，如果了解、熟悉并记住了首页图的各类代号和编码规则，那么在后续PID图的阅读中会起到事半功倍的作用。
